1. Määritelmä ja yleiskatsaus

Puhtaustestauksella tarkoitetaan teknistä prosessia, jossa havaitaan, määritetään ja analysoidaan teollisuuskomponenttien ja tuotteiden pinnalla olevat jäännöskontaminantit (kiinteät hiukkaset, öljytahrat, kuidut, ionijäämät jne.). Sen keskeisenä tavoitteena on varmistaa, että tuotteiden pintapuhtaus on teollisuuden vaatimusten ja asiakkaiden teknisten vaatimusten mukainen.

2. Testauksen tarkoitukset ja merkitys

· Laadunvalvonta:Tarkista puhdistusprosessien, kuten ultraäänipuhdistuksen ja suihkupuhdistuksen, todellinen suorituskyky tuotannon laadun hallitsemiseksi.

· Epäonnistumisen riskien ehkäisy:Vältä tehokkaasti toimintahäiriöitä, kuten öljypiirin tukkeumia, laakerien kulumista ja komponenttien oikosulkuja, ja pidennä tuotteen käyttöikää.

· Vaatimustenmukaisuus:Täytä alan standardit ja räätälöidyt tekniset tiedot asiakkailta auto-, ilmailu-, lääketieteen ja muilla aloilla.

· Prosessin optimointi:Jäljitä epäpuhtauksien lähteet, optimoi tuotanto-, käsittely- ja puhdistusprosessit kohdistetusti ja vähennä viallisten osien määrää.

3. Havaittujen kontaminanttien yleiset tyypit

· Kiinteiden hiukkasten epäpuhtaudet:Metallilastut, pöly, kuidut, hiontajäännökset, sora ja muut epäpuhtaudet.

· Filmijäämät:Orgaaniset kalvot, kuten prosessointiöljy, voiteluaineet, parafiini- ja puhdistusainejäämät.

· Ioniset epäpuhtaudet:Suolat, juoksutusainejäämät jne. Ne vaikuttavat voimakkaasti elektroniikkatuotteiden luotettavuuteen ja toimivat elektroniikkateollisuuden tärkeimpänä testauskohteena.

4. Ydintestausmenetelmät

4.1 Gravimetrinen menetelmä (punnitusanalyysi)

Se on perustavanlaatuisin ja yleisin kvantitatiivinen testausmenetelmä. Komponenttien pinnoilla olevat epäpuhtaudet kerätään ruiskuttamalla, ultraääniuutolla ja muilla tavoilla. Uute suodatetaan esipunnitun mikrohuokoisen kalvon läpi. Kalvo kuivataan ja punnitaan uudelleen, sitten lasketaan epäpuhtauksien kokonaismassa pinta-alayksikköä kohti (yhteinen yksikkö: mg/1000 cm²).

4.2 Mikroskooppinen analyysi

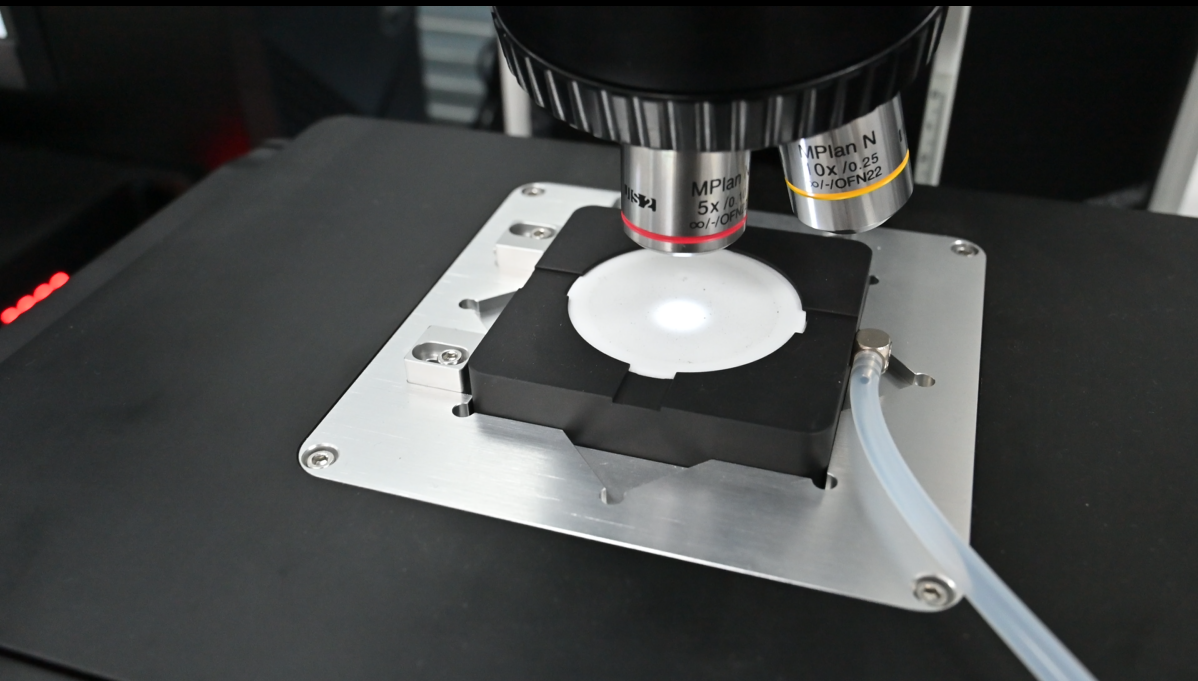

· Optinen mikroskopia:Laske suodatinkalvolla olevat hiukkaset, analysoi hiukkaskokojakautuma ja seulo ylisuuret haitalliset hiukkaset (esim. hiukkaset ≥50 μm).

· SEM-EDS (pyyhkäisyelektronimikroskooppi energiadispersiivisellä spektroskopialla):Saavuta ultrasuuri suurennoskuvaus, jonka avulla voit analysoida tarkasti hiukkasten alkuainekoostumuksen, erottaa metalliset ja ei-metalliset epäpuhtaudet ja tunnistaa saastelähteet.

4.3 Kemiallinen analyysi

·TOC (Orgaaninen hiilen kokonaismäärä) -testi:Mittaa tarkasti orgaanisten epäpuhtauksien, kuten jäännösöljyn ja puhdistusaineiden, pitoisuus.

· FTIR (Fourier-muunnos infrapunaspektroskopia):Tunnista orgaanisten jäännöskalvojen koostumukset, mukaan lukien rasvat ja makromolekyyliset polymeerit.

·Ionikromatografia:Tunnista haitalliset ionit, kuten kloridi-ionit ja sulfaattiradikaalit, joita käytetään laajalti tarkkuuselektroniikan ja huippuluokan komponenttien testauksessa.

5. Toimialan tärkeimmät standardit

· Autoteollisuus:ISO 16232, VDA 19.1 (vallitsevat ydinstandardit)

· Ilmailuteollisuus:AS9100, GB/T 39095

· Lääketeollisuus:ISO 13408-2

· Kiinan kansallinen standardi:GB/T 41481-2022 (identtinen ISO 16232:n kanssa)

6. Tärkeimmät sovelluskentät

Tätä tekniikkaa käytetään laajalti tarkkuusvalmistuksessa tiukkojen puhtausvaatimusten kanssa, ja se kattaa: autojen moottorin osat, polttoainesuuttimet ja jarrukomponentit; ilmailun hydrauliikkaventtiilit, laakerit ja polttoainejärjestelmän osat; elektroniset tuotteet, kuten PCB-levyt, tarkkuusliittimet ja anturit; lääketieteelliset implantit ja kirurgiset instrumentit; uusien energiaakkujen ja moottoreiden ydinkomponentit.

7. Normaalit testausmenettelyt

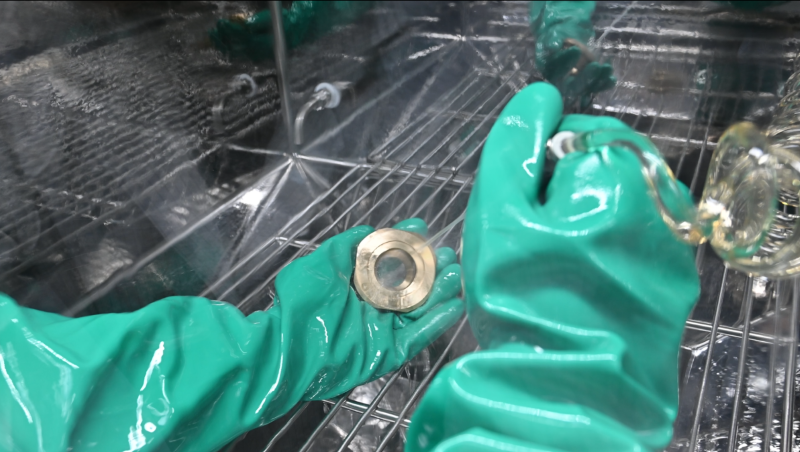

· Epäpuhtauksien poisto:Kerää kaikki jäljellä olevat epäpuhtaudet komponenttien pinnoilta nesteruiskuttamalla, ultraäänivärähtelyllä ja muilla menetelmillä.

· Suodatus ja rikastus:Suodata uute mikrohuokoisilla kalvoilla, jotta kaikki kiinteät epäpuhtaudet ja jäännökset saadaan talteen.

· Eritelty testaus ja analyysi:Testaa epäpuhtauksien kokonaismassa gravimetrisellä menetelmällä; laskea hiukkasten määrä ja mitata hiukkaskoko mikroskoopilla; analysoida kontaminanttien koostumusta SEM-EDS:llä, FTIR:llä ja muilla laitteilla.

· Tulosten arviointi ja raportin myöntäminen:Vertaa testitietoja teollisiin standardeihin ja teknisiin rajoituksiin arvioidaksesi tuotteen puhtauden pätevyyttä ja julkaise virallisia testiraportteja.

8. Johtopäätös

Tarkkuusvalmistusteollisuuden tärkeimpänä laadunvalvontatoimenpiteenä puhtaustestaus eliminoi tehokkaasti komponenttien haitalliset jäännösepäpuhtaudet ja poistaa mahdolliset tuotevaurioriskit. Se määrittää suoraan tuotteiden luotettavuuden, turvallisuuden ja käyttöiän, ja siitä on tullut pakollinen laaduntarkastusmenettely huippuluokan valmistussektoreilla, mukaan lukien autoteollisuus, ilmailu, sairaanhoito, tarkkuuselektroniikka ja uusi energia.
