Sisällysluettelo

1. Mitä puhtaus on? Enemmän kuin näkyvän puhtaana olemista
2. Puhtaustestauslaitteiden perustoimintaperiaatteet: Näkymättömien epäpuhtauksien talteenotto
3. Yleisten puhtaustestauslaitteiden luokitus
4. Sovelluskentät: Missä puhtauden testauslaitteet toimivat
5. Yleiset julkiset harhakäsitykset puhtaustestauksesta
6. Testauslaitteiden käyttö- ja huolto-ohjeet
7. Johtopäätös: Mikropuhtaus, kansallisen tuotteen laadun piilotettu perusta

1. Mitä puhtaus on? Enemmän kuin näkyvän puhtaana olemista

Päivittäinen puhtaus tarkoittaa, ettei paljaalla silmällä näy näkyviä tahroja, kun taas ammattisiivous on standardisoitu määrällinen käsite. Se viittaa jäännöshiukkasten, öljyn epäpuhtauksien, mikro-organismien ja kemiallisten jäämien kokonaismäärään, hiukkaskokoon ja koostumukseen kiinteiden työkappaleiden pinnalla, nestemäisten väliaineiden sisällä ja suljetuissa tiloissa, yhtenäisten maailmanlaajuisten arviointistandardien alaisina. Tällä hetkellä on käytössä kaksi hallitsevaa yleistä teollisuusstandardia: VDA 19.1 autoteollisuudelle, yksinomainen teollisuusstandardit23 ja ISO 16 -standardit23 ja ISO 16 -standardit2. elintarvike- ja lääkealalle. Epäpuhtaudet luokitellaan kahteen luokkaan:

a.Kovien hiukkasten epäpuhtaudet:Metallilastut, hiekka, pöly, hitsauskuona, joita syntyy enimmäkseen käsittely-, kokoonpano- ja puhdistustoimenpiteiden aikana ja jotka aiheuttavat suurimman vaaran tarkkuuskoneille;

b.Pehmeät orgaaniset epäpuhtaudet:Prosessointiöljy, irrotusaineet, bakteerit, proteiinijäämät, pääasiassa lääke-, elintarvike- ja puolijohdeteollisuudessa.

2. Puhtaustestauslaitteiden perustoimintaperiaatteet: Näkymättömien epäpuhtauksien talteenotto

Kaiken tyyppisillä puhtauden testauslaitteilla on sama taustalla oleva logiikka: kerää epäpuhtaudet → muunna havaittavat signaalit → suorita kvantitatiivinen data-analyysi → arvioi puhtaus standardien mukaisesti. On olemassa kolme yleistä teknistä lähestymistapaa, jotka on mukautettu erilaisiin testausskenaarioihin:

2.1. Gravimetrinen analyysi (klassinen perusmenetelmä)

Se on yleisimmin hyväksytty testausmenetelmä teollisille osille yksinkertaisilla periaatteilla. Tarkoitettua puhdistusnestettä käytetään testikappaleiden huuhteluun kaikkien pintojen epäpuhtauksien poistamiseksi. Sekoitettu jäteneste suodatetaan tyhjiössä mikrohuokoisten suodatinkalvojen läpi, joiden huokoskoko on kiinteä, kalvon pinnalla olevien epäpuhtauksien sieppaamiseksi. Suodatinkalvon kuivaamisen ja kosteudenpoiston jälkeen erittäin tarkka mikrovaaka punnitsee kalvon ennen suodatusta ja sen jälkeen, ja painoero vastaa epäpuhtauksien kokonaispainoa. Suodatinkalvoja, joiden huokoskoot ovat 1 μm, 5 μm ja 10 μm, käytetään yleisesti hydraulisten ja autonosien tavanomaisessa testauksessa. Tämä menetelmä sisältää edullisia ja vaatimustenmukaisia ​​testitietoja, mutta se ei kuitenkaan pysty tunnistamaan hiukkaskokoa tai materiaalin koostumusta.

2.2. Optinen kuvantamisanalyysi (korkean tarkkuuden valtavirran menetelmä)

Suuren suurennoksen metallurgisilla mikroskoopeilla, teräväpiirtokuvamoduuleilla ja älykkäillä algoritmeilla varustettu laite käsittelee suodatinkalvonäytteitä, kaappaa automaattisesti koko kentän kuvia kalvoista ja tunnistaa hiukkasten koon, määrän ja morfologian älykkäästi. Se voi erottaa johtavat metallihiukkaset ei-metallisista pölyhiukkasista ja tuottaa suoraan virallisia vaatimustenmukaisia ​​testiraportteja. Huippuluokan mallit käyttävät tekoälytunnistusta tunnistaakseen hiukkasten materiaalit ja saastelähteet, kuten hiomajätteen ja ulkoisen pölyn käsittelyn, joita käytetään laajasti uudella energia- ja ilmailuteollisuudella.

2.3. Nopea induktioanalyysi (kannettava seulontamenetelmä)

Se koostuu kahdesta osa-alueesta: ATP-fluoresenssin havaitsemisesta ja lasersironnan havaitsemisesta, jotka eivät vaadi liuotinnäytteen valmistelua paikan päällä tapahtuvia nopeita pistetarkastuksia varten. ATP-fluoresenssiilmaisimet havaitsevat pinnan mikro-organismit ja orgaaniset jäämät biologisen fluoresenssireaktion avulla ja antavat tulokset 10 sekunnissa. Niitä käytetään laajalti sairaalan työtasojen, ruokailuvälineiden ja farmaseuttisten työpajojen pistetarkastuksiin. Laserhiukkaslaskurit käyttävät valonesto- ja valonsirontaperiaatteita, jotka havaitsevat suspendoituneet hiukkaset öljystä ja puhdistetusta vedestä, ja niitä sovelletaan hydrauliöljyn ja puhdistetun veden laadun on-line seurantaan.

3. Yleisten puhtaustestauslaitteiden luokitus

Sovellusskenaarioiden ja toiminnallisten muotojen mukaan luokitellut yleiset laitteet jaetaan neljään luokkaan, jotka kattavat täydelliset skenaariot korjaamotarkastuksista laboratorion tarkkaan havaitsemiseen:

3.1. Integroitu komponenttien puhtauden testausjärjestelmä

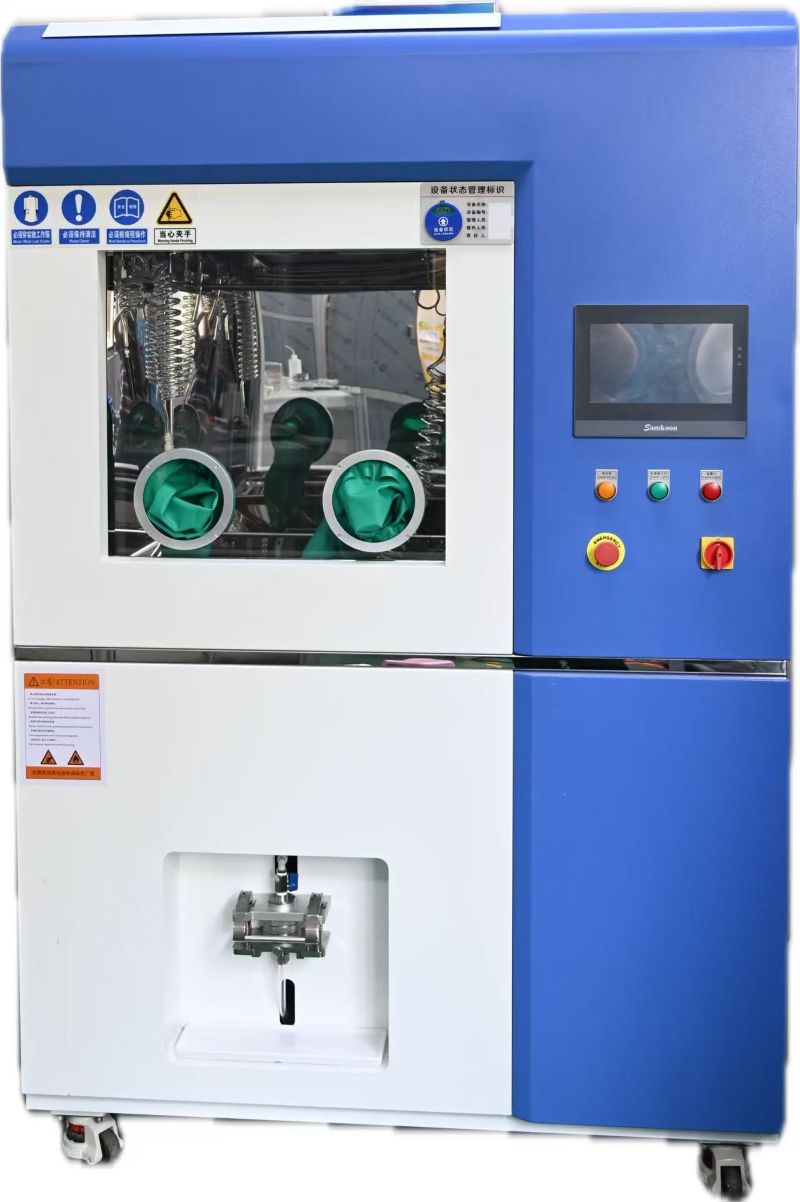

All-in-one laboratoriolaite, joka koostuu uuttopuhdistuskoneesta, tyhjiösuodatusyksiköstä, integroidusta kuivauskoneesta ja älykkäästä kuva-analysaattorista. Se suorittaa automaattisen näytteiden valmistelun, testauksen ja raporttien luomisen täysin kansallisten VDA- ja ISO-standardien mukaisesti. Suunniteltu autojen vaihteistojen, uusien energia-akkujen kuorien ja ilmailualan venttiilikelojen erän laadun tarkastamiseen, se saavuttaa 0,1 mg:n testaustarkkuuden.

3.2. Kannettava puhtaudenilmaisin

Kompakti kädessä pidettävä laite, joka ei vaadi näytteen valmistelua tai kulutustarvikkeita, suunniteltu nopeaan paikan päällä tapahtuvaan seulomiseen. Se soveltuu öljyn epäpuhtauksien havaitsemiseen autokorjaamoissa ja työkappaleen pinnan puhtauden pistotarkistukseen tehtaissa. Sen testitiedot ovat vain vertailuseulontaa varten, eivät päde tehtaan virallisiin vaatimustenmukaisuusraportteihin.

3.3. Nestemäisten hiukkasten laskuri

Nesteväliaineen havaitsemiseen erikoistunut se mittaa suspendoituneiden hiukkasten laatuja hydrauliöljyssä, voiteluöljyssä, farmaseuttisesti puhdistetussa vedessä ja pullotettuissa liuoksissa. Se tarkkailee reaaliaikaista öljyn puhtautta ennustaakseen hydrauliputkien kulumista ja öljypiirin vikoja. Sitä käytetään laajalti terästehtaissa, tuulivoimaloissa ja hydraulilaitteiden huoltoteollisuudessa.

3.4. Mikrobien puhtauden ilmaisin

Keskittynyt biologiseen hygieniaan, mukaan lukien ATP-fluoresenssiilmaisimet ja ilmassa leviävien bakteerien näytteenottimet. Se havaitsee pääasiassa bakteereja, hometta ja orgaanisia jäämiä ympäristön puhtauden todentamiseksi leikkaussaleissa, elintarvikepajoissa ja steriileissä pakkauspajoissa.

4. Sovelluskentät: Missä puhtauden testauslaitteet toimivat

Vastoin yleistä väärinkäsitystä, tällaiset laitteet eivät rajoitu tehtaan laaduntarkastukseen, vaan ovat välttämättömiä päivittäisen kulutuksen ja huippuluokan älykkään valmistuksen kannalta:

4.1. Autoteollisuus ja uusi energiateollisuus (suurin sovellusmäärä)

Mikronimittakaavaisen metallin roskat on valvottava tiukasti autojen polttoainesuuttimissa, jarruventtiileissä, laakereissa, uusissa energiaakkujen jäähdytysputkissa ja moottorin tarkkuusosissa. Tilastot osoittavat, että yli 60 % autojen hydraulijärjestelmän vioista johtuu pienten epäpuhtauksien juuttumisesta. Voimassa oleva puhtaustestiraportti on pakollinen pääsyvaatimus kaikille autonosille ennen toimitusta.

4.2. Lääke- ja lääketeollisuus (elämään liittyvä ala)

Kertakäyttöruiskuissa, kirurgisissa instrumenteissa, ortopedisissa implanteissa ja lääkepakkausten sisäseinissä ei saa olla bakteereja tai roskia. Lääketieteellisten sairaalainfektioiden näytteenotto ja lääkinnällisten laitteiden massatuotannon laaduntarkastus perustuvat ATP-ilmaisimiin ja mikroskooppisiin puhtausmittauslaitteisiin, joilla eliminoidaan postoperatiivisten infektioiden ja kuluvien kontaminaation riskit.

4.3. Huippuluokan ilmailuteollisuus

Avaruusmoottorien öljypiirit, lentokoneiden hydraulikomponentit ja satelliittien tarkkuusosat vaativat jopa 2 μm:n epäpuhtauksien hallintaa. Erityiset erittäin tarkat puhtausanalysaattorit takaavat, että laitevikoja ei esiinny äärimmäisissä työolosuhteissa, ja ne ovat olennainen laadunvalvontalaite ilmailun valmistuksessa.

4.4 Ruoka-, päivittäiset kemian- ja siviilialat

Se kattaa juomaveden epäpuhtauksien havaitsemisen, juomavarastoliuoksen hiukkasseulonnan, kosmetiikan steriiliystestauksen sekä ruokailuastioiden hygieniatarkastuksen. Kannettavat ilmaisimet arvioivat nopeasti hygienian noudattamisen turvatakseen yleisen kulutuksen turvallisuuden.

4.5. Puolijohde- ja elektroniikkateollisuus

Se varmentaa puhdastilalaadut kiekkojen sirujen, piirilevyjen ja optisten linssikomponenttien tuotantopajoissa ja havaitsee elektroniikkakomponenttien pintapölyn ja estää mikrohiukkasten aiheuttamia oikosulkuja ja kuvantamisvirheitä parantaakseen elektroniikkatuotteiden tuottoprosenttia.

5. Yleiset julkiset harhakäsitykset puhtaustestauksesta

Kolme yleistä väärinkäsitystä:

1. Työkappaleiden puhtaaksi pyyhkiminen tarkoittaa standardien noudattamista: rievut voivat poistaa vain suuria näkyviä hiukkasia, jolloin mikronikokoiset roskat eivät kosketa;

2. Kaikilla ilmaisimilla on sama tarkkuus: kannettavat laitteet on tarkoitettu vain seulomiseen, kun taas laboratoriokuvauslaitteet voivat antaa virallisia vaatimustenmukaisuusraportteja;

3. Puhdistus tavallisella vedellä täyttää standardit: teollisuusöljy ja upotetut hiukkaset voidaan poistaa vain erityisellä uuttoliuottimella tavallisen veden sijaan.

6. Testauslaitteiden käyttö- ja huolto-ohjeet

Puhtausmittauslaitteisto on erittäin tarkka optinen ja punnittava laite, jonka päivittäinen huolto määrää suoraan testin tarkkuuden. Alla on lueteltu kolme perushuoltosääntöä:

Erittäin tarkkoja vaakoja ja mikroskooppisia ilmaisumoduuleja on sijoitettava iskunkestävissä, pölytiiviissä ja vakiolämpöisissä laboratorioissa, jotta vältetään ilmavirran ja tärinän häiriöt punnitus- ja kuvaustietoihin.

Suodatinkalvot ja puhdistusliuottimet ovat erityisiä kulutusosia, joiden huokoskoko on vakio; yhteensopimattomat kulutusosat johtavat suoraan virheellisiin testituloksiin;

Kannettavien laitteiden anturit ja näytteenottoportit on desinfioitava säännöllisesti ristikontaminaation ja paisuneiden testitietojen välttämiseksi.

7. Johtopäätös: Mikropuhtaus, kansallisen tuotteen laadun piilotettu perusta

Ihmissilmille on luontaisia ​​visuaalisia rajoituksia, sillä ne tunnistavat vain millimetrin mittakaavan tahroja mikroni- ja submikronihiukkasten sijaan, jotka vangitaan ja mitataan puhtauden testauslaitteilla. Tällaiset laitteet ovat vähemmän huomiota herättäviä kuin suuret tuotantokoneet, ja ne rakentavat näkymätön puolustuslinjan tarkkuusvalmistukseen, lääketieteelliseen hygieniaan ja yleiseen turvallisuuteen. Uuden energian, huippuluokan lääkinnällisten laitteiden ja ilmailuteollisuuden parantamisen myötä teollisuuden puhtausstandardit paranevat jatkuvasti. Älykkäistä, täysin automaattisista ja tekoälyn jäljitettävistä puhtauden testauslaitteista on tullut teollisuuden standardikokoonpano, joka takaa teollisuustuotteiden ja siviilituotteiden turvallisuuden ja laadun tarkan mikrotunnistuksen avulla.
